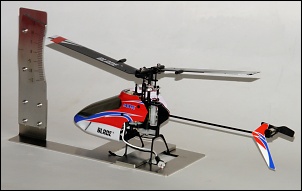

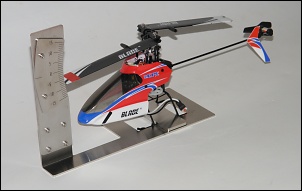

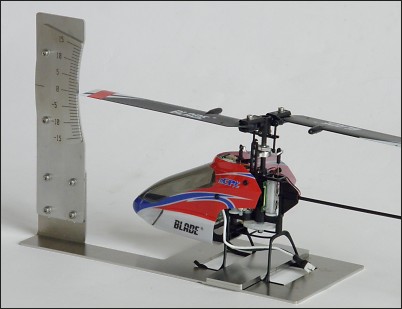

Die Abbildung zeigt die Messvorrichtung inkl. Hubschraubermodell. Bitte beachten Sie den tatsächlichen Lieferumfang.

Diese Pitchmesslehre ist ein präsizes Werkzeug zum Ausmessen des Pitchwinkels Ihres BLADE mCPX. Bauartbedingt ist der Einsatz an anderen Hubschraubermodellen leider nicht möglich.

Da bei der Größe der Rotorblätter des mCPX eine Standard-Pitchlehre die über das Rotorblatt gestülpt wird, nicht mehr in Frage kommt, geht die vorliegende Pitchmesslehre einen anderen Weg. Die Messung erfolgt hier völlig berührungsfrei. Somit wird gewährleistet, dass durch das Eigengewicht der Messvorrichtung (wie bei den Standard-Pitchlehren) der Pitchwinkel und somit das Messergebnis nicht manipuliert bzw. verfälscht wird. Bei diesem Messverfahren werden die Rotorblätter in den Blatthaltern verdreht und an den Rotorkopf angeklappt. Wenn nun das Pitch betätigt wird, beschreiben die Blattspitzen einen Teildrehkreis, der im direkten Verhältnis zum Pitchwinkel steht. Die Stellung der Rotorblattspitzen im Teildrehkreis wird nun an einer Skala abgelesen. Hierbei deckt die Pitchmesslehre einen Bereich von +/- 15° ab.

Die Pitchmesslehre ist aus rostfreiem Edelstahl hochpräzise lasergeschnitten und CNC-gekantet. Produktionsbedingt kann es vorkommen, dass vor der Benutzung das Material mit feinem Schleifpapier überarbeitet werden muss. Sollte die lasergravierte Skala und die anderen Markierungen und Beschriftungen nicht sauber aussehen, können diese Stellen bedenkenlos mit feinem Schleifpapier überschliffen werden. Die Lesbarkeit und der Kontrast der Gravur wird dadurch erheblich verbessert.

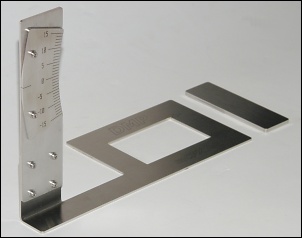

Lieferumfang Pitchmesslehre

• 1 x Grundrahmen mit gekanteter Befestigungszunge
• 1 x Skalenträger
• 1 x Skala
• 2 x Beschwerungsbleche
• 6 x Schrauben VA M2 x 6
• 6 x Mutter VA M2
• 12 x Beilagscheiben ø 2,2

Preis € 19,50 inkl. MwSt. zzgl. € 3,50 Porto und Verpackung
(bei Versand innerhalb Deutschlands. Bei Bestellung mehrerer Artikel zahlen Sie nur einmal Versandkosten.)

Weiter wird benötigt, aber im Lieferumfang NICHT enthalten

• Inbusschlüssel 1,5 mm
• Ring- Gabelschlüssel oder Nuss mit Griff - 4 mm (M2)

Download Gebrauchsanleitung

http://www.modellpilot.de/download/Pitchlehre-Anleitung.pdf

*) BLADE mCPX ist ein Produktname der Fa. HORIZON HOBBY
