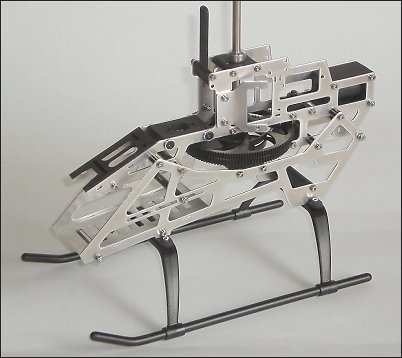

Die Abbildung zeigt das Chassis teilkomplettiert. Bitte beachten Sie den tatsächlichen Lieferumfang.

Als Weiterentwicklung des Carbon-Chassis für den BELT CP *), welches für die Taumelscheibenanlenkung drei Umlenkhebel benötigt, ist das BAD-Chassis (Belt Alu Direkt) aus lasergeschnittenen 1 mm Alu-Platinen konstruiert und erlaubt die Servos direkt unterhalb der Taumelscheibenanlenkpunkte zu positionieren. Dieses Chassis ist für alle Piloten gedacht, die sich aufgrund Ihrer fliegerischen Weiterentwicklung ein direkteres und präziseres Steuerverhalten wünschen.

Ziel der Konstruktion

war es möglichst viele Teile des RTF-Set´s weiter zu verwenden, wie Sender, Empfänger, Servos, Regler, Motor und die restliche Mechanik, wie Getriebe, Wellen, Lager, Taumelscheibe, Rotorkopf, Heckrotor inkl. Rohr, Kufengestell usw. Selbst die Kabinenhaube passt weiterhin. Es muss lediglich das Plastik-Upgrade-Set von E-SKY Nr. EK1 – 0552 zusätzlich beschafft werden.

Merkmale der Konstruktion

• Äußerst stabiles, verwindungssteifes und robustes Chassis
• Optimale Spielfreiheit durch halbe Anzahl der Schubstangen und Wegfall der Umlenkhebel
• Die vorhandenen Schubstangen können weiterverwendet werden
• Die vorhandenen Servos + Servoarme können weiterverwendet werden
• Auch andere Servos der 8 Gramm-Klasse, wie z.B. TowerPro etc. können verwendet werden
• Optimale Anlenkgeometrie der Taumelscheibe durch senkrecht stehende Schubstangen und 90°-Stellung der Servoarme zu den Anlenk-punkten der Taumelscheibe
• Der Original-Sender mit seinem fest hinterlegten Heli-Programm kann weiterverwendet werden. Es muss lediglich der Reverse-Schalter für die Roll-Funktion umgelegt werden
• Die Taumelscheibenführung kann nach hinten versetzt werden. Somit kann auch die Taumelscheibe des T-REX **) und alle anderen kom-patiblen Helis verwendet werden
• Vereinfachte Einstellung des Schwerpunktes durch (in der Tiefe) einstellbaren Akkuschacht
• Solide Verschraubung durch M2–Schrauben aus Edelstahl
• Durchbrüche für Kabelbinder - dadurch ist eine saubere, gefahrlose Verlegung der Servokabel möglich

Lieferumfang BAD - Chassis

Alu-Platinen

• 1 Stück Seitenteil oben links Alu 1,0 mm
• 1 Stück Seitenteil oben rechts Alu 1,0 mm
• 1 Stück Seitenteil unten links Alu 1,0 mm
• 1 Stück Seitenteil unten rechts Alu 1,0 mm
• 1 Stück Akkuauflage Alu 1,0 mm
• 2 Stück Servohalter gekantet Alu 1,5 mm

Schrauben-Set

• 40 Stück Schrauben VA M 2 x 8
• 6 Stück Schrauben VA M 2 x 16
• 26 Stück Muttern VA M 2
• 66 Stück Beilagscheiben ø 2,2
• 4 Stück Gewindestangen M 2 x 50
• 1 Stück Gewindestange M 2 x 30

Hülsen-Set
aus glasfaserverstärktem Polyamid

• 10 Stück Hülsen 5 x 7,5 mm
• 2 Stück Hülsen 5 x 21 mm
• 2 Stück Hülsen 5 x 38 mm

Preis € 39,00 inkl. MwSt. zzgl. € 3,50 Porto und Verpackung
(bei Versand innerhalb Deutschlands. Bei Bestellung mehrerer Artikel zahlen Sie nur einmal Versandkosten.)

Weiter wird benötigt, aber im Lieferumfang NICHT enthalten

• Plastik-Upgrade Set E-SKY - Nr. EK1-0552

Weiterführende Links

Download eines 3D-Modells (8 MB) des BAD-Chassis zur Darstellung auf dem PC
http://www.modellplot.de/download/3D-Modell-05.exe

Download Bauanleitung BAD-Chassis
http://www.modellpilot.de/download/BAD-Chassis-Anleitung.pdf

Video 360°-Ansicht BAD-Chassis

Video Schwebeflugübung mit BAD-Chassis

Wichtige Hinweise
